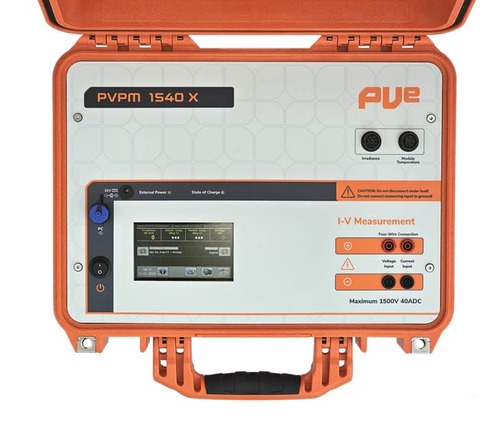

PVPM1540X

IV 曲線追蹤器/光伏系統測試儀（適用於雙面和單面光伏系統）
PVPM 1540X (1500VDC, 40ADC, 60kW)

PVPM新一代現已上市，具有可選的雙面測量技術，優化的硬體和新的曲線分析儀軟體-所有這些都指在為現代光伏應用提供最大的精度。

• 可選的雙面測量技術與額外的輻照度感測器
• 針對高效光伏元件優化電子器件
• 具有大型模組資料庫的全新Curvealyzer軟體
• 標準包含新的PVe背包
• 包括擴展測量附件

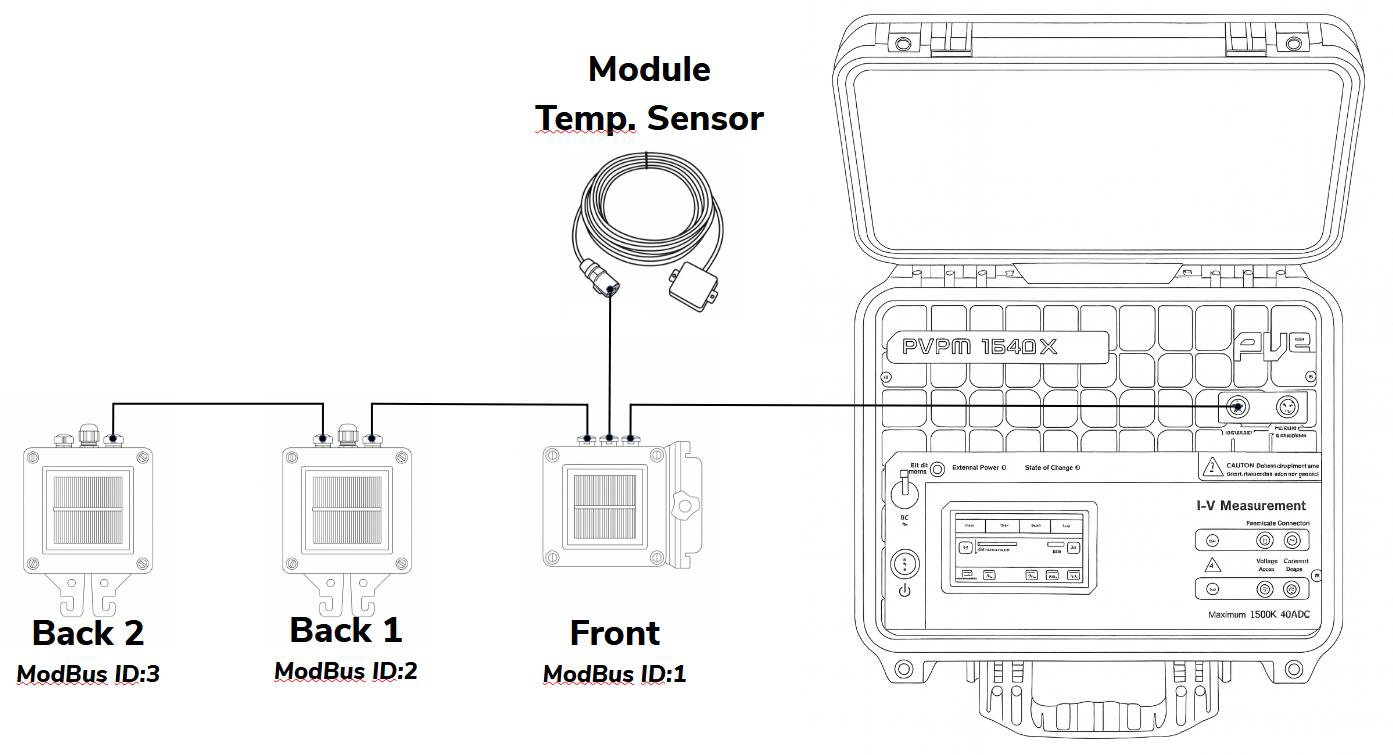

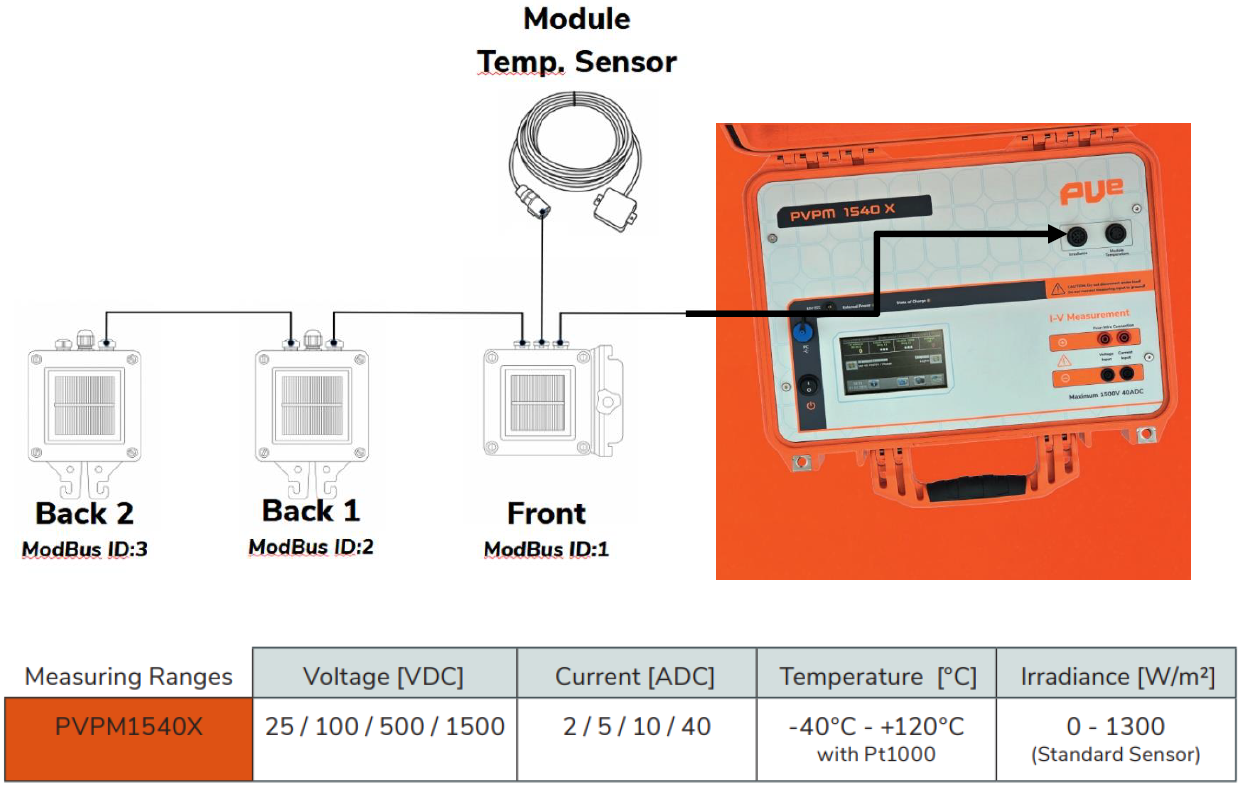

新一代PVPM是為雙面測量而準備的。每個設備都配備了一個前端輻照度感測器，並可選擇擴展兩個額外的輻照度感測器。
這允許在菊輪鍊配置中使用多達三個數位輻照度感測器。
所有感測器通過數位Modbus介面進行通信，即使電纜運行較長，也能確保穩定可靠的測量。
溫度感測器直接連接到輻照度感測器，減少電纜長度，最大限度地減少潛在的誤差來源。
這種配置可以精確測量雙面光伏系統，包括前部和後部輻照度以及模組溫度。

針對高效元件進行優化：
該器件的電子元件是專門為現代高效光伏組件的測量而開發的，特別是用於具有非常高的短路電流（Isc）的應用。 結果是可靠和可重複的測量結果，即使對於當前和未來的高功率組件，同時提供高水準的長期監測安全性。

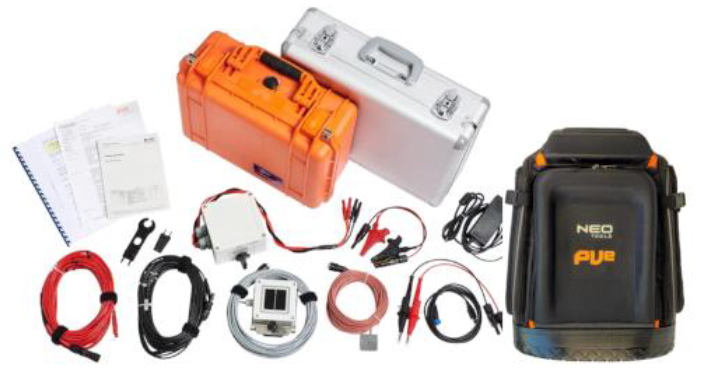

新的PVe背包和測量配件包括在內
所有新的PVPM設備都作為標準配備新的PVe背包，專門為現場使用而設計。
經過驗證的鋁運輸情況下仍然可用作為一種選擇。
此外，還包括測試探頭和鱷魚夾，可以在調試後立即進行測量，而無需額外購買。

新的曲線分析軟體
Curvealyzer是一個全新的軟體平臺，適用於所有生產日期為2025年11月以後的PVPM設備。
主要特點包括：

• 高級分析功能
• 每次測量的資訊顯著增加
• 自動報告生成器
• 集成模組資料庫，超過120,000個條目

下載連結：LINK Curvealyzer

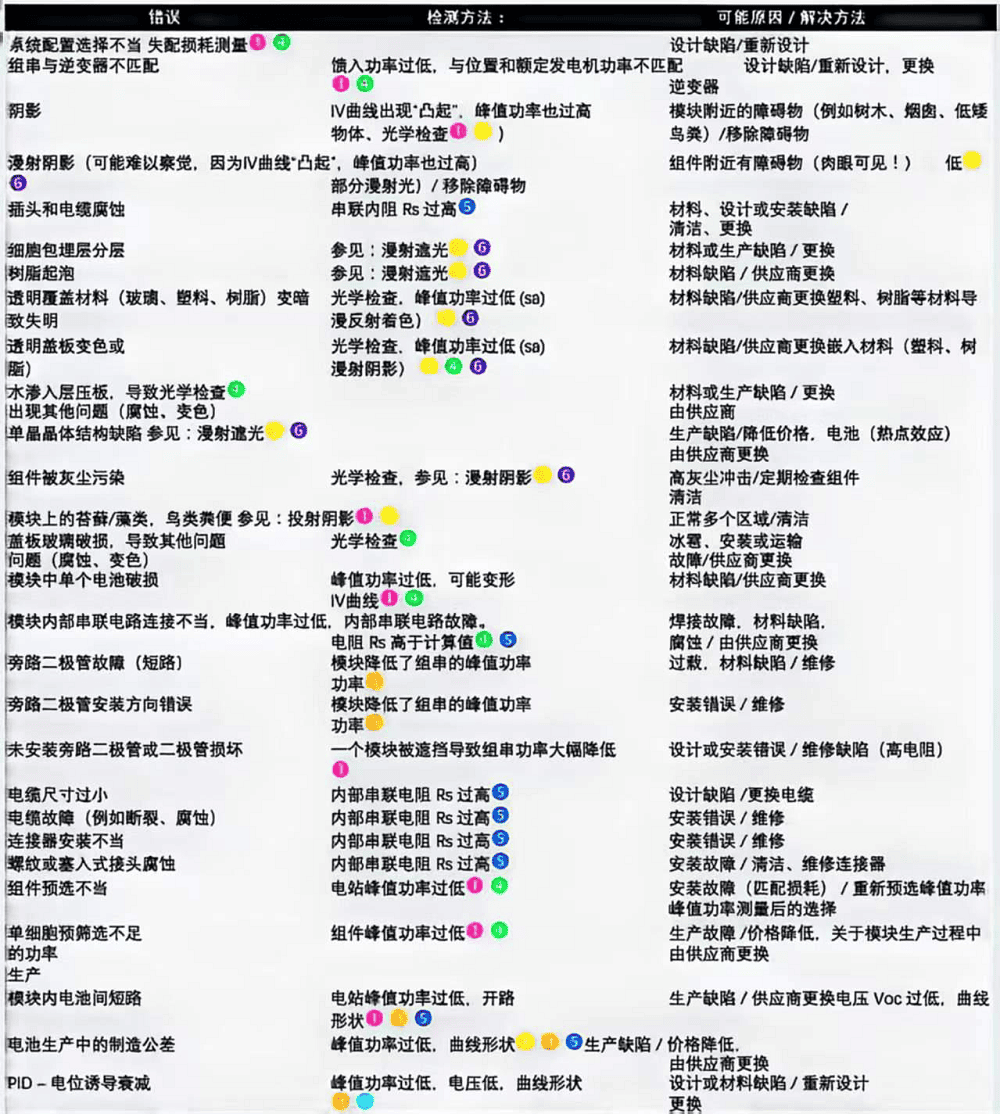

光伏發電功率和產量下降的原因

光伏元件發電出現故障時，其電流-電壓曲線會出現扭曲現象

1.階梯式 I-V 曲線：並非所有的光伏元件都能產生相同的電流。原因：元件故障、局部遮擋、電池片破裂、旁路二極體短路。
2.低電流 -原因：老化、污垢積累。
3.低電壓 -一些模組無法正常工作（旁路二極體短路）、線路連接錯誤。
4.填充因數降低——性能下降、內部串聯電阻過高、IV 曲線測量速度過快。
5.垂直腿斜率降低 -內部串聯電阻高，PID。
6.水準腿坡度增大 -低平行分流電阻、模組電流不匹配每種故障可能與其他故障同時發生。
